Giới thiệu mặt bích bằng thép không gỉ bằng thép cacbon bằng đồng thau rèn

Mặt bích hay còn gọi là mặt bích hoặc mặt bích.Mặt bích là bộ phận liên kết giữa các trục và được sử dụng để kết nối giữa các đầu ống;chúng cũng được sử dụng như mặt bích trên đầu vào và đầu ra của thiết bị để kết nối giữa hai thiết bị, chẳng hạn như mặt bích giảm tốc.Kết nối mặt bích hoặc mối nối mặt bích đề cập đến một kết nối có thể tháo rời, trong đó các mặt bích, vòng đệm và bu lông được kết nối với nhau như một tập hợp các kết cấu làm kín kết hợp.Mặt bích đường ống đề cập đến mặt bích được sử dụng cho đường ống trong lắp đặt đường ống và được sử dụng trên thiết bị đề cập đến mặt bích đầu vào và đầu ra của thiết bị.Có lỗ trên mặt bích, và bu lông giúp hai mặt bích được kết nối chặt chẽ với nhau.Các mặt bích được làm kín bằng các miếng đệm.Mặt bích được chia thành mặt bích kết nối ren (kết nối ren), mặt bích hàn và mặt bích clip.Mặt bích được sử dụng theo cặp, mặt bích dây có thể được sử dụng cho đường ống áp suất thấp và mặt bích hàn có thể được sử dụng cho áp suất trên bốn kg.Thêm một miếng đệm giữa hai mặt bích và buộc chặt chúng bằng bu lông.Các mặt bích chịu áp lực khác nhau có độ dày khác nhau, và chúng sử dụng các bu lông khác nhau.Khi máy bơm và van được kết nối với đường ống, các bộ phận của thiết bị này cũng được chế tạo thành các hình dạng mặt bích tương ứng, còn được gọi là kết nối mặt bích.Bất kỳ bộ phận kết nối nào được bắt vít ở ngoại vi của hai mặt phẳng và được đóng lại cùng một lúc thường được gọi là "mặt bích", chẳng hạn như kết nối của các ống thông gió, các bộ phận đó có thể được gọi là "bộ phận mặt bích".Nhưng kết nối này chỉ là một bộ phận của thiết bị, chẳng hạn như kết nối giữa mặt bích và máy bơm nước, không thể dễ dàng gọi máy bơm nước là “bộ phận mặt bích”.Những cái nhỏ hơn, chẳng hạn như van, có thể được gọi là "bộ phận mặt bích"

Phân loại:
1. Theo tiêu chuẩn ngành công nghiệp hóa chất (HG): mặt bích tích hợp (IF), mặt bích ren (Th), mặt bích hàn phẳng tấm (PL), mặt bích hàn giáp cổ (WN), mặt bích hàn phẳng cổ (SO), ổ cắm Mặt bích hàn (SW), mặt bích lỏng vòng hàn đối đầu (PJ / SE), mặt bích lỏng vòng hàn phẳng (PJ / RJ), mặt bích lót (BL (S)), Mặt bích che (BL) [2].
2. Theo tiêu chuẩn công nghiệp hóa dầu (SH): mặt bích ren (PT), mặt bích hàn đối đầu (WN), mặt bích hàn phẳng (SO), mặt bích hàn ổ cắm (SW), mặt bích rời (LJ), nắp mặt bích (không được hiển thị ).
3. Theo tiêu chuẩn công nghiệp cơ khí (JB): mặt bích tích hợp, mặt bích hàn đối đầu, mặt bích hàn phẳng tấm, mặt bích vòng hàn đối đầu mặt bích lỏng, vòng hàn phẳng tấm mặt bích rời, mặt bích vòng tấm rời mặt bích, nắp mặt bích.
4. Theo tiêu chuẩn quốc gia (GB): mặt bích tích hợp, mặt bích có ren, mặt bích hàn đối đầu, mặt bích hàn phẳng có cổ, mặt bích hàn ổ cắm có cổ, vòng hàn đối đầu với mặt bích rời, mặt bích phẳng Mặt bích hàn, vòng hàn đối đầu tấm rời mặt bích, tấm vòng hàn phẳng mặt bích rời, tấm vòng hàn mặt bích rời, nắp mặt bích.

Vật chất:

Thép cacbon: Q235A, Q235B, Q345BC22.8, ASTM A105, SS400
Thép hợp kim: ASTM A694, F42, F46, F52, F56, F60, F65, A350 LF2,

Thép không gỉ: ASTM A182 F1, F5, F9, F22, F91,
310 / F304 / 304L / F316 / F316L, F321, F347.

Xử lý bề mặt:

Mạ kẽm (nóng, lạnh), sơn bóng
Dầu rỉ phương pháp
Phun nhựa

Sử dụng:
Vì mặt bích có hiệu suất toàn diện tốt, nó được sử dụng rộng rãi trong hóa chất, xây dựng, cấp thoát nước, dầu khí, công nghiệp nhẹ và nặng, điện lạnh, vệ sinh, hệ thống ống nước, phòng cháy chữa cháy, điện, hàng không, đóng tàu và các dự án cơ bản khác.

Thể loại liên quan:
(1) Giảm mặt bích
Tên sản phẩm: Mặt bích giảm tốc
Thông số kỹ thuật: theo tiêu chuẩn quốc gia
Tiêu chuẩn chất lượng: Được sản xuất theo đúng các tiêu chuẩn liên quan do nhà nước xây dựng
Thông số kỹ thuật sản phẩm: DN15-DN2000

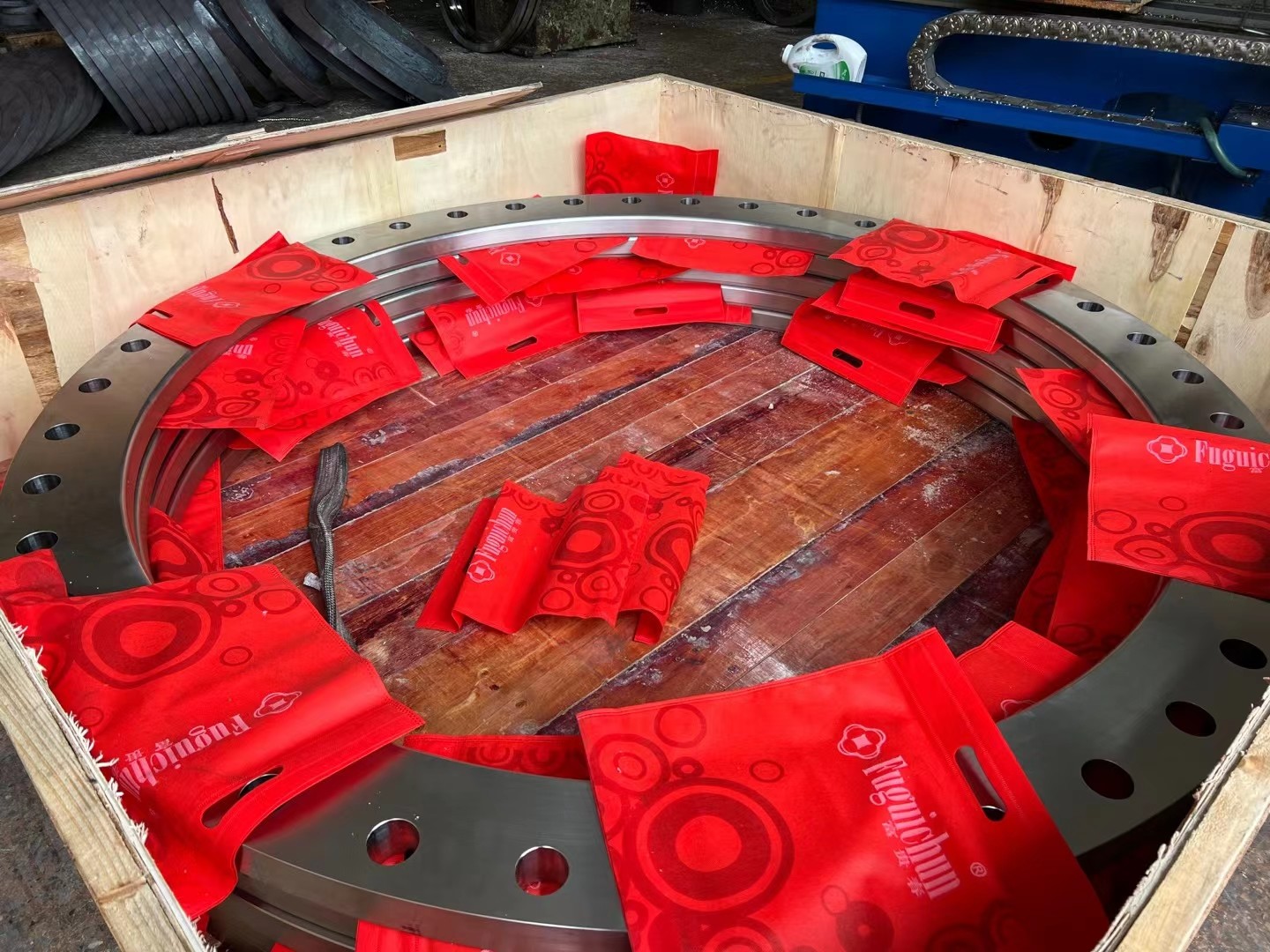

Đóng gói sản phẩm: hộp gỗ hoặc khác
Màu sản phẩm: màu kim loại

Tính năng của sản phẩm: chống ăn mòn, chống axit và kiềm, tuổi thọ lâu dài, v.v., tính toán giá cả hợp lý, bề mặt nhẵn, kháng axit và kiềm, chịu nhiệt độ cao, hình thức đẹp, hiệu suất kết cấu mạnh mẽ.
Quy trình sản xuất: rèn tổng thể chuyên nghiệp, sản xuất rèn, cắt tấm vừa, cán tấm vừa, v.v.
Phương pháp gia công: tiện CNC độ chính xác cao, hoàn thiện máy tiện thường, hàn hồ quang argon, v.v.
Áp suất danh nghĩa sch5s, sch10s, sch20s, sch30s, sch40s, v.v.
Tiêu chuẩn sản xuất: tiêu chuẩn quốc gia, tiêu chuẩn Mỹ, tiêu chuẩn Nga, tiêu chuẩn Nhật Bản, v.v.
Vật chất: 201, 304.316.316L.0Cr18Ni9.321.202, v.v.
Ứng dụng: Được sử dụng rộng rãi trong ngành thủy lợi, năng lượng điện, trạm điện, phụ kiện đường ống, công nghiệp, bình chịu áp lực, v.v.
Phương pháp kết nối: đai ốc mặt bích, kết nối bằng bu lông.

(2) Mặt bích bằng thép không gỉ
Tên sản phẩm: Mặt bích thép không gỉ
Thông số kỹ thuật: 1/2 "～ 240" (10-6000)
Cấp áp suất: 0.6MPa ~ 32MPa, 150Lb ~ 2500Lb, PN0.25-PN42.0
Vật chất: 304, 304L, 321, 316, 316L, 310S và các vật liệu khác
Tiêu chuẩn của Bộ Công nghiệp Hóa chất: HG5010-52 ～ HG5028-58, HGJ44-91 ～ HGJ65-91, HG20592-2009 (PN series), HG20615-2009 (Calss series)
Ứng dụng: nồi hơi và bình chịu áp lực, dầu khí, hóa chất, đóng tàu, dược phẩm, luyện kim, máy móc, thực phẩm và các ngành công nghiệp khác.

(3) Mặt bích bình chịu áp lực
Tên sản phẩm: Mặt bích bình áp lực
Thông số kỹ thuật: DN300 ~ 3000
Ghi chú sản phẩm: Mặt bích bình áp lực ứng dụng trong ngành: HVAC, cấp điện, cấp nước xây dựng, phụ kiện bình áp lực, phụ kiện đường ống áp lực.
Danh mục sản phẩm: Dòng mặt bích
Ngành ứng dụng: HVAC, cấp điện, cấp thoát nước tòa nhà, phụ kiện bình áp lực, phụ kiện đường ống áp lực.
Thông số kỹ thuật ứng dụng
Làm kín Áp suất danh nghĩa PN, MPa (bar) 0,6 1,0 1,6 2,5 4,0 6,4
Bề mặt lồi và lõm (MFM) DN1300 ~ 3000 DN300 ~ 3000 DN400 ~ 2000 DN300 ~ 800
Bề mặt lưỡi và rãnh (TG) DN1300 ~ 3000 DN300 ~ 3000 DN300 ~ 3000 DN300 ~ 800
Toàn mặt phẳng (FF) DN300 ~ 3000 DN300 ~ 3000 DN300 ~ 3000 DN300 ~ 800

(4) Mặt bích hàn phẳng
Mặt bích hàn phẳng bao gồm mặt bích hàn phẳng dạng tấm và mặt bích hàn phẳng dạng cổ.
Mặt bích hàn phẳng tấm (PL)

Mặt bích hàn phẳng thích hợp cho các mối nối ống thép với áp suất danh định không quá 2,5MPa.Bề mặt bịt kín của mặt bích hàn phẳng có thể được làm thành ba loại: nhẵn, lõm-lồi và lưỡi và rãnh.Ứng dụng của mặt bích hàn phẳng nhẵn là lớn nhất.Nó chủ yếu được sử dụng khi các điều kiện trung bình tương đối nhẹ, chẳng hạn như khí nén không tinh khiết áp suất thấp và nước tuần hoàn áp suất thấp.

Mặt bích cổ hàn phẳng (SO)
Chiều cao cổ của mặt bích hàn phẳng có cổ thấp hơn, giúp cải thiện độ cứng và khả năng chịu lực của mặt bích.So với mặt bích hàn đối đầu, khối lượng công việc hàn lớn, tiêu thụ que hàn nhiều, không chịu được nhiệt độ cao và áp suất cao, uốn nhiều lần và dao động nhiệt độ, nhưng thuận tiện hơn khi lắp đặt tại chỗ và quá trình Có thể bỏ qua tát và chà xát đường hàn, điều này phổ biến hơn.

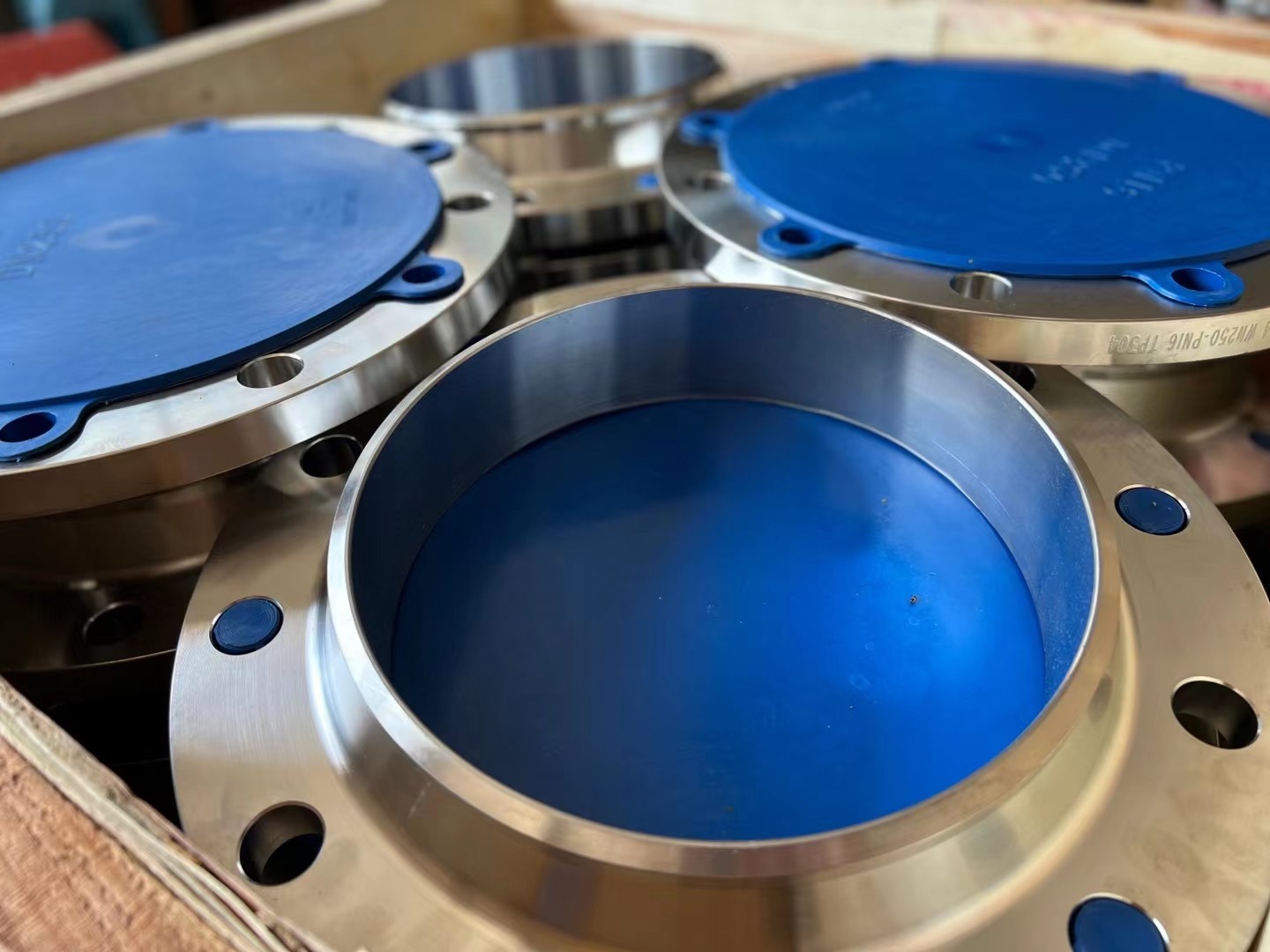

(5) Hàn mông với cổ (WN)
Mặt bích hàn mông: Mối hàn mặt bích cổ thường được gọi là mặt bích "trục cao".Mục đích của nó là truyền áp suất đến đường ống, do đó làm giảm nồng độ ứng suất cao trong đế mặt bích.Mối hàn mặt bích cổ là mối hàn đối đầu thiết kế tốt nhất cung cấp mặt bích do giá trị cấu trúc vốn có của chúng.Tuy nhiên, giá thành tương đối cao, do quy trình sản xuất sản phẩm phức tạp.
Mặt bích có ren (ren): Mặt bích có ren được kết nối bằng một sợi chỉ.Nhưng tâm của sản phẩm có kích thước ren tương ứng với ống.Ưu điểm chính của nó là nó có thể được lắp ráp mà không cần hàn.
Mặt bích trượt: Mặt bích trượt có trục quay thấp hơn vì đường ống đi vào mặt bích đơn trước khi hàn.Nó được hàn bên trong và bên ngoài để cung cấp đủ sức mạnh để chống rò rỉ.
Mặt bích gấp khúc: Mặt bích trượt thực sự giống hệt mặt bích trượt, ngoại trừ nó là bán kính giữa lỗ và mặt bích.Nó là cần thiết cho bán kính có mặt bích để chứa các đầu cuống.Thông thường, các mặt bích của vòng đệm và các mặt bích của vòng đệm kết hợp với nhau ở phần cuối của hệ thống lắp ráp.
Mặt bích hàn ổ cắm là một mặt bích trượt tương tự, ngoại trừ nó có một lỗ và kích thước lỗ bộ đếm.Sự ăn khớp của lỗ bộ đếm với đường ống cho phép đưa ống vào mặt bích tương tự như mặt bích trượt.Đường kính của lỗ nhỏ hơn giống như ID để phù hợp với cùng một đường ống.Phần giam là một lỗ tích hợp hoạt động như một ống vai được thiết kế để đường ống nằm ở phía dưới.Điều này giúp loại bỏ mọi hạn chế về dòng chảy khi sử dụng mặt bích hàn ổ cắm.

(6) Mặt bích hàn ổ cắm (SW)
Mặt bích hàn ổ cắm

Dạng bề mặt niêm phong: bề mặt nâng (RF), bề mặt lồi-lõm (MFM), bề mặt lưỡi và rãnh (TG), bề mặt kết nối vòng (RJ)
Vật chất: Thép carbon: ASTM A105, 20 #, Q235, 16Mn, ASTM A350 LF1, LF2 CL1 / CL2, LF3 CL1 / CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70;
Thép hợp kim: ASTM A182 F1, F5a, F9, F11, F12, F22, F91, A182F12, A182F11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12Cr2Mo1, A335P22, St45.8 / Ⅲ, 35CrMoV, 45CrMo, v.v.
Tiêu chuẩn sản xuất: ANSI B16.5, GB / T9117.1-2000 — GB / T9117.4-200, v.v.

(7) Mặt bích ren (TH)
Đường kính danh nghĩa mặt bích ren: DN8 ~ DN100 Áp suất làm việc: 1.0 ~ 2.5 (MPa) Vật liệu mặt bích ren dạng tấm: thép không gỉ, thép cacbon, thép hợp kim.
Ứng dụng mặt bích ren: thích hợp cho việc khóa ren và bịt kín các đường ống công nghiệp và dân dụng như phòng cháy chữa cháy, gas, nước nóng lạnh, điều hòa không khí, ống áp lực, ống dầu, dụng cụ, ống thủy lực, v.v.
Nắp mặt bích (BL)
Nắp đậy mặt bích hay còn gọi là mặt bích mù là loại mặt bích không có lỗ ở giữa, dùng để bịt kín đầu bịt đường ống.Có nhiều loại bề mặt làm kín, bao gồm bề mặt phẳng, bề mặt lồi, bề mặt lồi lõm, bề mặt lưỡi và rãnh, và bề mặt kết nối vòng.
Bề mặt niêm phong: bề mặt phẳng (FF), bề mặt nâng (RF), bề mặt lồi và lõm (MFM), bề mặt lưỡi và rãnh (TG), bề mặt kết nối vòng (RJ)
Nguyên liệu sản xuất:
Thép cacbon: ASTM A105, 20 #, Q235, 16Mn, ASTM A350 LF1, LF2 CL1 / CL2, LF3 CL1 / CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70;
Thép không gỉ: ASTM A182 F304, 304L, F316, 316L, 1Cr18Ni9Ti, 0Cr18Ni9Ti, 321, 18-8;
Thép hợp kim: ASTM A182 F1, F5a, F9, F11, F12, F22, F91, A182F12, A182F11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12Cr2Mo1, A335P22, St45.8 / Ⅲ.

(8) Mặt bích rời
Vòng hàn cổ mặt bích lỏng lẻo

Vòng hàn mặt bích tay áo lỏng mặt bích, vòng hàn đối đầu mặt bích ống tay áo lỏng, vòng hàn phẳng mặt bích ống tay áo rời, tấm lật ngược mặt bích ống tay áo lỏng, ngoài ra đáp ứng nhu cầu khóa sau khi lắp đặt, có lỗ trên thanh , những lỗ này có thể ngăn bu lông bị lỏng ra khi chịu tác động của rung động.Một số bu lông mặt bích có thanh được đánh bóng chưa tráng men nên mỏng, được gọi là bu lông mặt bích thanh mỏng.Loại bu lông mặt bích này có lợi cho việc kết nối các lực thay đổi.Có những bu lông cường độ cao đặc biệt trên kết cấu thép, đầu sẽ lớn hơn, và kích thước cũng thay đổi.
Mặt bích lỏng vòng hàn phẳng (PJ / SE)

Mặt bích tay áo lỏng vòng hàn phẳng là mặt bích có thể di chuyển được, thường được kết hợp với các phụ kiện cấp thoát nước (phổ biến nhất trên các khe co giãn).Các đường ống và thiết bị được kết nối bằng bu lông.Mục đích của việc sử dụng mặt bích tay áo lỏng vòng hàn phẳng nói chung là để tiết kiệm vật liệu.Cấu trúc của nó được chia thành hai phần.Một đầu của phần ống được nối với ống, và đầu kia được làm thành mặt bích, và phần mặt bích có tay trên mặt bích.Tấm mặt bích được làm bằng vật liệu cấp thấp, và phần ống được làm bằng vật liệu tương tự như ống, để tiết kiệm vật liệu.

Mặt bích lỏng vòng hàn phẳng:
1. Tiết kiệm chi phí.Khi vật liệu ống đặc biệt và đắt tiền, chi phí hàn mặt bích của cùng vật liệu sẽ cao.
2. Không thuận tiện cho việc hàn hoặc gia công hoặc yêu cầu độ bền cao.Chẳng hạn như ống nhựa, ống thép thủy tinh và các loại tương tự.
3. Dễ dàng thi công.Ví dụ, không dễ dàng căn chỉnh các lỗ bu lông mặt bích trong quá trình kết nối hoặc ngăn các lỗ bu lông mặt bích của thiết bị thay đổi trong tương lai.

Tiêu chuẩn sản xuất mặt bích rời vòng hàn phẳng:
Tiêu chuẩn quốc gia: GB / T9112-2000 (GB9113 · 1-2000 ～ GB9123? 4-2000)
Tiêu chuẩn Mỹ: ANSI B16.5 Class150, 300, 600, 900, 1500 (WN, SO, BL, TH, LJ, SW)
Tiêu chuẩn Nhật Bản: JIS 5K, 10K, 16K, 20K (PL, SO, BL, WN, TH, SW)
Tiêu chuẩn Đức: DIN2573, 2572, 2631, 2576, 2632, 2633, 2543, 2634, 2545 (PL, SO, WN, BL, TH)
Tiêu chuẩn của Bộ Công nghiệp Hóa chất: HG5010-52 ～ HG5028-58, HGJ44-91 ～ HGJ65-91
Tiêu chuẩn mặt bích: HG20592-2009 (dòng PN) HG20615-2009 (dòng Calss)
Tiêu chuẩn phòng cơ khí: JB81-59 ～ JB86-59, JB / T74-1994, JB / T79-94 ～ JB / T86-94
Tiêu chuẩn bình chịu áp lực: NB / T47020-2012 ～ NB / T47027-2012, JB1157-82 ～ JB1160-82 B16.47A / B B16.39 B16.48

Mặt bích có rãnh vòng và nắp mặt bích

Bảng mù
Vòng hàn nút mặt bích rời 6
Mặt bích xoay
Neo mặt bích
Mặt bích hàn / ốp

Số tiêu chuẩn mặt bích thép hàn lòng biển: Tiêu chuẩn này áp dụng cho các sản phẩm hàng hải và các sản phẩm kỹ thuật hàng hải.Vật liệu chính là: thép cacbon, thép hợp kim, thép nhiệt độ thấp, thép không gỉ.
