Thông tin chi tiết sản phẩm:
|
| Công suất tải định mức: | 2-15 tấn | Chiều dài cơ sở: | 1200-7000mm |
|---|---|---|---|
| Đường kính bánh xe: | 200-600mm | Số lượng bánh xe (chiếc): | 4 |
| Giải phóng mặt bằng: | 50-75 | Tốc độ chạy (m / phút): | 0-25 |
| Điểm nổi bật: | Xe đường sắt 4Wheels,Xe đường ray 7000mm,Xe điện phẳng 15 tấn |
||

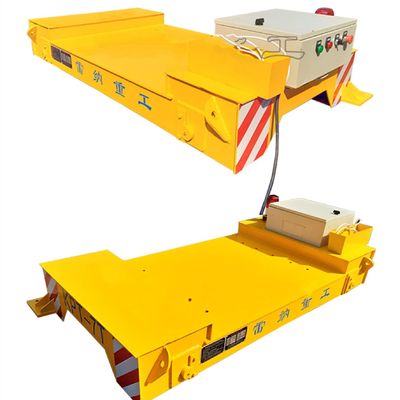

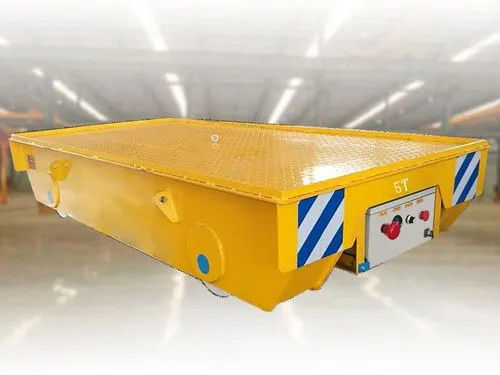

Dòng xe điện phẳng này sử dụng kết cấu dầm dạng hộp, có ưu điểm là khả năng chịu lực mạnh, không bị biến dạng, khởi động ổn định, mômen khởi động lớn, tác động nhỏ đến bộ giảm tốc, điện áp thấp, tuổi thọ dài và quãng đường chạy an toàn.So với ô tô điện chạy bằng pin KPX, nó tránh được những thiếu sót về vấn đề bảo dưỡng và sạc ắc quy, nhưng có yêu cầu cao hơn đối với việc bố trí đường đua (đường đua cần được cách nhiệt).dịp.Đối với khoảng cách xa hơn, cần có nhiều máy biến áp để cung cấp điện.
Mô tả sản phẩm của dòng cung cấp điện đường ray điện áp thấp KPDS cho ô tô điện phẳng:
Dòng cung cấp điện đường ray điện áp thấp KPDS Xe điện phẳng chạy bằng đường dây tiếp xúc trượt đường ray.Máy biến áp nối đất bước xuống nguồn điện AC 380V thành AC 36V ba pha, được nối tương ứng với ba thanh ray (thêm một thanh ray dẫn), và được đưa qua các thanh ray.Trong hộp điện của xe, AC 36V ba pha được tăng áp lên AC 380V thông qua biến áp bậc, và sau đó động cơ luyện kim xoay chiều được điều khiển bởi hệ thống điều khiển AC để điều khiển khởi động, dừng, tiến, lùi và tốc độ. quy định của xe phẳng.Dòng xe điện phẳng này có thể được sử dụng trong các trường hợp đường đua hình chữ S, đường cong và nhiệt độ cao;Hệ thống nâng hạ bằng thủy lực hoặc cơ khí và các thiết bị khác có thể được lắp đặt trên bệ của ô tô phẳng;điều khiển từ xa tự động có thể được thực hiện.
Dòng xe điện phẳng này sử dụng kết cấu dầm hộp, có ưu điểm là chịu lực tốt, không bị biến dạng, linh hoạt và chạy được quãng đường an toàn.Tuy nhiên, yêu cầu đặt đường ray cao (đường ray cần được cách nhiệt) và nó phù hợp với những trường hợp có tải trọng lớn, tần suất sử dụng cao và vận chuyển đường dài và trung bình.Đối với khoảng cách xa hơn, cần có nhiều máy biến áp để cung cấp điện.
| Đường ray điện áp thấp được cung cấp điện ô tô điện phẳng Cung cấp điện bằng đường ray xe đẩy | |||||||||||
| Mô hình xe phẳng | KPDZ-2t | KPDZ-5t | KPDZ-10t | KPDZ-16t | KPDZ-20t | KPDZ-25t | KPDZ-30t | KPDZ-40t | KPDZ-50t | KPDZ-63t | |
| Công suất tải định mức (t) | 2 | 5 | 10 | 16 | 20 | 25 | 30 | 40 | 50 | 63 | |
| Kích thước bàn (mm) |
dài (L) | 2000 | 3500 | 3600 | 4000 | 4000 | 4500 | 4500 | 5000 | 5500 | 5600 |
| chiều rộng (W) | 1500 | 2000 | 2000 | 2000 | 2200 | 2200 | 2200 | 2400 | 2400 | 2400 | |
| cao (H) | 450 | 450 | 500 | 500 | 550 | 600 | 600 | 650 | 650 | 750 | |
| chiều dài cơ sở (mm) | 1200 | 2500 | 2600 | 2800 | 2800 | 3200 | 3200 | 3800 | 4200 | 4300 | |
| Khoảng cách bên trong của đường ray (mm) | 1200 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | |
| Đường kính bánh xe (mm) | Φ270 | Φ300 | Φ300 | Φ350 | Φ350 | Φ400 | Φ400 | Φ500 | Φ500 | Φ600 | |
| Số lượng bánh xe (chiếc) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| Khoảng sáng gầm xe (mm) | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 75 | |
| tốc độ chạy (m / phút) | 0-25 | 0-25 | 0-25 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | |
| Công suất động cơ (Kw) | 1 | 1,2 | 1,6 | 2 | 2,2 | 3 | 3.5 | 4 | 5 | 6,3 | |
| Công suất máy biến áp (KVA) | 3 | 5 | 5 | 6,8 | 6,8 | 6,8 | 10 | 10 | 10 | 20 | |
| Số lượng máy biến áp (chiếc) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| chiều dài chạy (m) | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 60 | 50 | 50 | |
| *** áp suất bánh xe lớn (KN) | 14.4 | 25,8 | 42,6 | 64,5 | 77,7 | 94,5 | 110.4 | 142,8 | 174 | 221.4 | |
| trọng lượng tham chiếu (t) | 2,8 | 3.6 | 4.2 | 5.5 | 5.9 | 6,5 | 6,8 | 7.6 | số 8 | 10,8 | |
| Mô hình đường sắt stubble | P15 | P18 | P18 | P24 | P24 | P38 | P38 | P43 | P43 | P50 | |
| Mô tả: 1. Tải trọng, kích thước bàn, khoảng cách bên trong ray có thể được thiết kế và sản xuất theo nhu cầu của khách hàng;2. Thiết bị điều khiển từ xa không dây tùy chọn (nhập khẩu hoặc nội địa);3. Tùy chọn Thiết bị dừng và giới hạn chuyển động;4. Chức năng ngắt điện tự động trên ray tùy chọn;5. Động cơ chổi than DC tùy chọn, động cơ không chổi than DC;6. Các thiết bị điện trong nước và nhập khẩu tùy chọn;7. Yêu cầu nhiệt độ cao kháng tùy chọn. |
|||||||||||
| Bảng thông số kỹ thuật ô tô phẳng đường ray ba pha KPDS | ||||||||||||||
| Mô hình xe phẳng | KPDS-2t | KPDS-5t | KPDS-10t | KPDS-16t | KPDS-20t | KPDS-25t | KPDS-30t | KPDS-40t | KPDS-50t | KPDS-63t | KPDS-80t | KPDS-100t | KPDS-150t | |
| Công suất tải định mức (t) | 2 | 5 | 10 | 16 | 20 | 25 | 30 | 40 | 50 | 63 | 80 | 100 | 150 | |
| Kích thước bàn (mm) |
dài (L) | 2000 | 3500 | 3600 | 4000 | 4000 | 4500 | 4500 | 5000 | 5500 | 5600 | 6000 | 6500 | 10000 |
| chiều rộng (w) | 1500 | 2000 | 2000 | 2000 | 2200 | 2200 | 2200 | 2400 | 2400 | 2400 | 2600 | 2800 | 3000 | |
| cao (H) | 450 | 450 | 500 | 500 | 550 | 600 | 600 | 650 | 650 | 750 | 800 | 850 | 1200 | |
| chiều dài cơ sở (mm) | 1200 | 2500 | 2600 | 2800 | 2800 | 3200 | 3200 | 3800 | 4200 | 4300 | 4700 | 4900 | 7000 | |
| Khoảng cách bên trong của đường ray (mm) | 1200 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1800 | 2000 | 2000 | |
| Đường kính bánh xe (mm) | Φ270 | Φ300 | Φ300 | Φ350 | Φ350 | Φ400 | Φ400 | Φ500 | Φ500 | Φ600 | Φ600 | Φ600 重 | Φ600 重 | |
| Số lượng bánh xe (chiếc) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | số 8 | |
| Khoảng sáng gầm xe (mm) | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 75 | 75 | 75 | 75 | |
| tốc độ chạy (m / phút) | 0—25 | 0—25 | 0—25 | 0—20 | 0—20 | 0—20 | 0—20 | 0—20 | 0—20 | 0—20 | 0—20 | 0—20 | 0—18 | |
| Công suất động cơ (kw) | 0,8 | 1,5 | 1,5 | 2,2 | 2,5 | 3 | 4 | 5.5 | 5.5 | 7,5 | 7,5 | 11 | 15 | |
| Công suất máy biến áp (KVA) | 3 | 5 | 5 | 6,8 | 6,8 | 6,8 | 10 | 10 | 10 | 20 | 20 | 30 | 30 | |
| Số lượng máy biến áp (chiếc) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| chiều dài chạy (m) | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 60 | 50 | 50 | 50 | 50 | 50 | |
| *** áp suất bánh xe lớn (KN) | 14.4 | 25,8 | 42,6 | 64,5 | 77,7 | 94,5 | 110.4 | 142,8 | 174 | 221.4 | 278.4 | 343,8 | 265,2 | |
| trọng lượng tham chiếu (t) | 2,8 | 3.6 | 4.2 | 5.5 | 5.9 | 6,5 | 6,8 | 7.6 | số 8 | 10,8 | 12,8 | 14,6 | 26.8 | |
| Mô hình đường sắt được đề xuất | P15 | P18 | P18 | P24 | P24 | P38 | P38 | P43 | P43 | P50 | P50 | QU100 | QU100 | |
| Mô tả: 1. Tải trọng, kích thước bàn, khoảng cách bên trong ray có thể được thiết kế và sản xuất theo nhu cầu của khách hàng;2. Thiết bị điều khiển từ xa không dây tùy chọn (nhập khẩu hoặc nội địa);3. Tùy chọn thiết bị giới hạn và dừng tự động khi gặp người;4. Có thể chọn chức năng tự động tắt nguồn của bản nhạc;5. Có thể chọn chức năng điều chỉnh tốc độ vô cấp của biến tần;6. Có thể lựa chọn các thiết bị điện trong nước và các thiết bị điện nhập khẩu; | ||||||||||||||
