Thông tin chi tiết sản phẩm:
|
| Phạm vi đo ngang: | 1418 ± 25mm | Dải đo dọc: | 100 ± 10 mm |
|---|---|---|---|
| sự chính xác: | ± 0,5 mm | ||
| Điểm nổi bật: | Thiết bị đo đường ray 0,5mm |
||

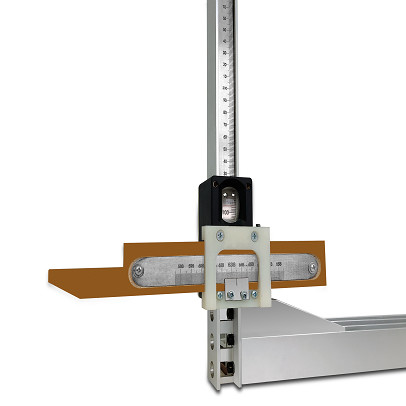

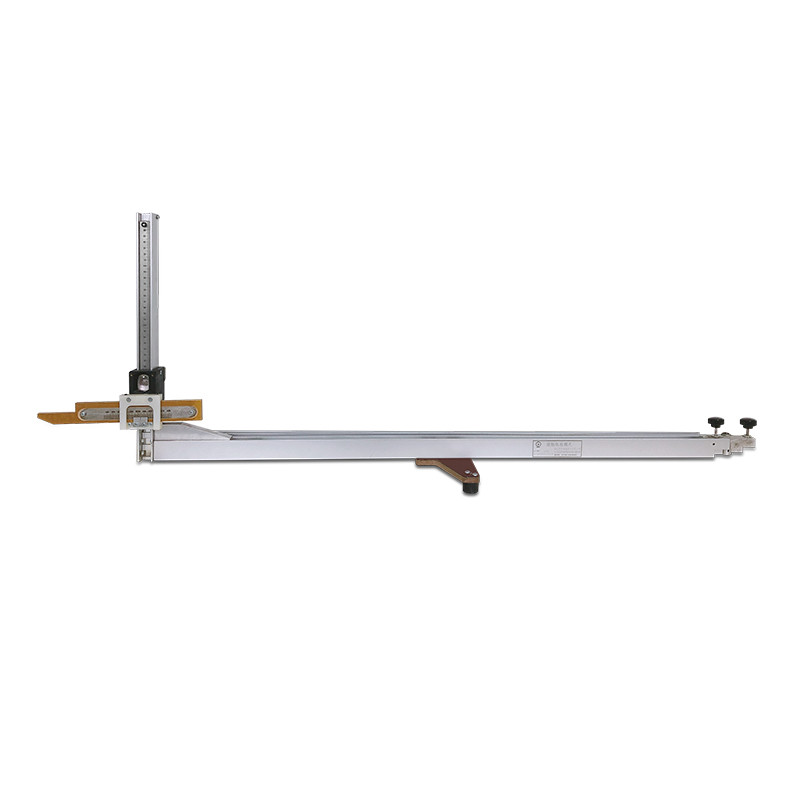

Khổ đường ray tiếp xúc, còn được gọi là khổ đường ray thứ ba, là một dụng cụ đo đặc biệt để đo chiều cao dẫn hướng của đường ray tiếp xúc (khoảng cách dọc giữa bề mặt ngang của khổ đường ray tiếp xúc) và giá trị kéo ra (khoảng cách ngang giữa bề mặt bên trong của liên hệ khổ đường ray) trong quá trình vận chuyển đường sắt.
Thiết bị đo phụ trợ cho máy đo hiển thị kỹ thuật số, bao gồm cơ cấu đo lăn được lắp đặt tháo rời ở cả hai đầu của đáy thân chính của máy đo và một cơ cấu đẩy được lắp đặt ở mặt giữa của máy đo kỹ thuật số để đẩy máy đo lăn., kết cấu thước đo lăn bao gồm một thân lắp đặt, thân lắp đặt có rãnh lắp đặt để cố định với đầu cố định hoặc đầu đo của thân thước đo, và các đầu trước và sau của thân lắp đặt tương ứng trên một bên của rãnh lắp đặt.Có bánh xe đo, phần giữa mặt bên của thân lắp cách xa rãnh lắp đặt có bánh xe đỡ để đỡ thân chính của thước đo, phía trước và phía sau có bánh xe lăn để đi lại. trên bề mặt ray.Kết cấu đơn giản và thiết kế hợp lý, do đó, khổ đường có thể được thực hiện trên đường sắt và nó có thể đáp ứng các yêu cầu của phép đo khổ mà không cần điều chỉnh lặp lại, do đó việc kiểm tra đường dây được chuyển từ đo điểm sang đo đường, và phạm vi toàn bộ của việc kiểm tra dây chuyền được thực hiện.
Máy đo đường ray liên hệ (đường ray thứ ba) cóưu điểm của cCó thể tùy chỉnh, có thể gấp lại và dễ mang theo, cách nhiệt.
Một thước đo dùng để đo khoảng cách tối thiểu giữa các đỉnh của hai ray hãm phía trong, bao gồm thân cữ, khối cữ trượt, khối cữ cố định, cữ và tay gạt.Tay gạt được lắp vào giữa thân thước đo.Dưới đáy của thân chính được cung cấp một máng, và có các thanh kéo, thanh trượt và cơ cấu lò xo trong máng.Các thanh kéo được lắp vào rãnh của thân chính của khổ máy đo.Khối đo kẹp ray hãm thông qua lực căng lò xo trong máng, khối đo cố định nằm ở một phía của đáy thân chính của thước đo, đồng thời trên thân chính của thước đo cũng được cung cấp một thước .So với các công cụ đo lường hiện có, mô hình tiện ích có đặc điểm đo đơn giản, độ chính xác đo cao, không sử dụng yếu tố con người, mang theo thuận tiện.
đơn vị (mm)
| Người mẫu | Phạm vi đo ngang | Dải đo dọc | Sự chính xác |
| LJ-JCG-I | Tùy chỉnh | Tùy chỉnh | ± 0,5 mm |
