Thông tin chi tiết sản phẩm:
|
| Loại: | Theo dõi Bảo trì, Đo lường Đường sắt Kiểm tra Đường sắt | Vật tư:: | Hợp kim nhôm, Hợp kim nhôm |
|---|---|---|---|
| Thời gian sạc:: | 12 giờ | Thời gian làm việc: | 60 giờ |
| Ứng dụng đang hoạt động:: | -40 ℃ ~ + 60 ℃ | pin: | pin li-pin 3000 mah |
| Điểm nổi bật: | Thiết bị đo đường ray 1676mm,Thiết bị đo đường ray 1600mm,Máy đo đường ray kỹ thuật số hợp kim |
||

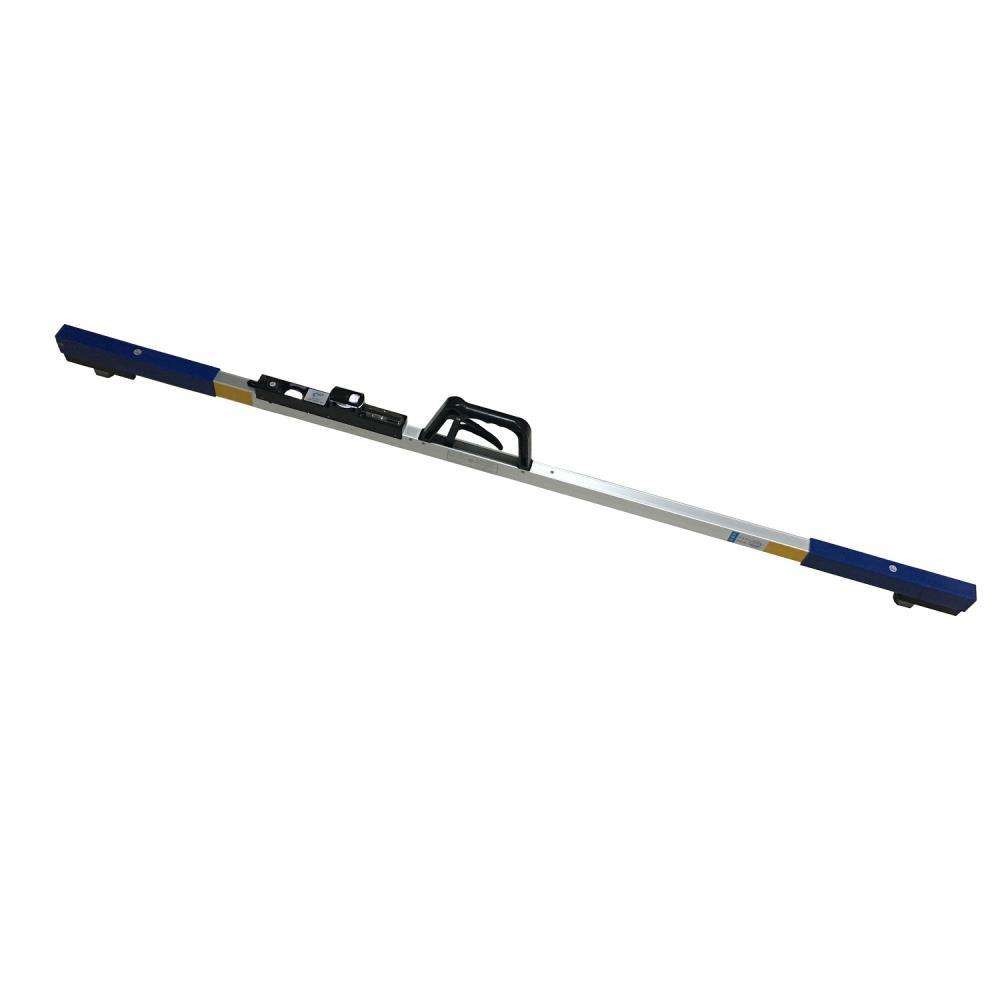

Giới thiệu vềKhổ đường ray kỹ thuật số 600mm, 750mm, 762mm, 900mm, 1000mm, 1067mm, 1435mm 1520mm, 1600mm, 1676mm
Thước kẻ là dụng cụ đo đặc biệt dùng để đo khổ giữa hai ray thép của tuyến đường sắt.Đặc điểm của thước ray là thanh thước có cấu tạo gồm một thanh thước gỗ và một thanh thước kim loại thông qua cơ cấu gấp khúc, hai đầu thước tạo thành thước que ghép lại.
Thước đo là một thiết bị phát hiện đường ray khổ hẹp.Cấu tạo của nó gồm có thân thước, thước chia độ và khung tự do trên thân thước.Thân thước là kết cấu biên dạng kép, có dạng ống vuông.Nó mở rộng ra bên ngoài, và có một rãnh ở mặt trong của mép ngoài.Đưa cân thép không gỉ vào khe, sau đó cố định nó bằng ghim ở cuối.Có một khung tự do ở giữa thân cân.Có bu lông điều chỉnh được cố định trên tấm bên, tấm chữ thập và đầu đo được lắp ở cuối thân thước, toàn bộ thước đo có cấu tạo hình chữ T.
Thuộc tính của khổ đường ray kỹ thuật số 600mm, 750mm, 762mm, 900mm, 1000mm, 1067mm, 1435mm1520mm, 1600mm, 1676mm
Chức năng của máy đo
Về phương pháp thực hiện đo của đồng hồ đo, các chức năng của đồng hồ đo được chia thành hai phần: một là đo chiều dài cạnh bên, bao gồm cữ, khoảng kiểm tra và khoảng cách bảo vệ sau.Ba tham số này có mối quan hệ với nhau và hạn chế lẫn nhau.Theo phương pháp truyền giá trị hiện tại, sai số đo tăng dần từ đồng hồ đo đến khoảng kiểm tra, và sau đó đến khoảng cách của bộ phận bảo vệ sau;thứ hai là phép đo chiều cao theo phương thẳng đứng, bao gồm cả chiều ngang và chiều cao siêu cao, là các thông số hình học tĩnh của đường thẳng, cả hai về cơ bản khác nhau về ý nghĩa, chiều ngang thuộc loại dung sai hình học (tương đương với độ song song hoặc độ nghiêng), và siêu cao thuộc loại dung sai kích thước (có đo trước giữa hai thanh ray của đoạn thẳng).Nó có liên quan đến sự chênh lệch chiều cao).Đối với thước đo không phân biệt nguyên lý đo và phương pháp đo.Thông thường người ta tin rằng cấp độ đề cập đến siêu siêu nhỏ (bao gồm siêu siêu cao bằng 0), và đôi khi các thuật ngữ của cả hai được sử dụng thay thế cho nhau.Điều này là do trong phép đo đường thẳng, phần đường thẳng chủ yếu tập trung vào mức độ và phần đường cong chủ yếu tập trung vào siêu cao và nó được nhận ra bởi cùng một đơn vị đo với cùng một dụng cụ đo, điều này tạo ra ảo giác về sự thống nhất (hoặc sự lặp lại) của thuật ngữ.
Tầm quan trọng của thước đo
Đo, cấp và siêu cao là các thông số hình học cơ bản của tuyến đường sắt, ưu nhược điểm của chúng liên quan trực tiếp đến an toàn chạy tàu đường sắt.Là một phương tiện đo quan trọng dành riêng cho đường sắt, cung cấp cơ sở kỹ thuật trực tiếp cho công tác bảo trì và xây dựng tuyến đường sắt, thước đo đường sắt chủ yếu được sử dụng để đo tĩnh các thông số hình học này.Kết quả đo siêu cao gián tiếp nhận ra phép đo độ méo (thường được gọi là "hố tam giác") [1].
Với việc nâng cao yêu cầu kỹ thuật của các tuyến đường sắt, đặc biệt là việc đẩy nhanh tốc độ xây dựng lại các tuyến hiện có và không ngừng đẩy nhanh quá trình xây dựng các tuyến chuyên dùng chở khách, nhằm đảm bảo yêu cầu kỹ thuật cao, ổn định của khổ đường và công tác kiểm định hàng ngày. chất lượng thước đo, tăng cường thước đo Việc quản lý việc sử dụng thước hàng ngày càng trở nên cần thiết hơn.
Khả năng thích ứng với môi trường của khổ đường
Điều kiện làm việc của máy đo đường sắt rất tồi tệ.Để đáp ứng yêu cầu sử dụng, trong thiết kế khổ đường cũng cần chú ý một số vấn đề sau: (1) Đồng hồ đo cấp 0 và 1 cần xử lý khổ đường, khoảng kiểm tra và khoảng cách bảo vệ sau.Giá trị hiển thị được tự động bù và hiệu chỉnh theo nhiệt độ môi trường thực tế;(2) Sự thay đổi giá trị hiển thị, thời gian hiển thị, điện áp làm việc và dung lượng pin của đồng hồ đo kỹ thuật số phải được điều chỉnh cho phù hợp với tình hình thực tế tại hiện trường;(3) Ở nhiệt độ cao, nhiệt độ thấp, độ ẩm và nhiệt không đổi, Tính tương thích điện từ, mưa và các điều kiện bình thường khác sẽ có thể hoạt động bình thường;(4) Có thể chịu được các điều kiện bất lợi bất thường như rơi, rung động;(5) Đảm bảo rằng trong điều kiện làm việc qua lại thường xuyên, kết cấu đồng hồ đo và hiệu suất đo phải được giữ ổn định.Các yêu cầu này, cần phải đưa ra các yêu cầu rõ ràng trong các tiêu chuẩn liên quan.Đối với các yêu cầu đặc biệt khác của người sử dụng cụ thể, họ có thể được thỏa thuận trong hợp đồng mua bán.
Bảo trì, bảo dưỡng máy đo hàng ngày
Ngoài việc bảo dưỡng thông thường, cần đặc biệt lưu ý 4 điểm sau.
(1) Sau khi bộ hiệu chuẩn đồng hồ đo với chỉ báo quay số hoàn thành công việc hiệu chuẩn, đầu dò có thể di chuyển của đồng hồ phải được điều chỉnh đến vị trí thích hợp và đầu dò chỉ báo quay số phải được nhả hoàn toàn, để lò xo cân bằng của chỉ báo quay số được hoàn toàn vào vị trí.trạng thái không bị ép.
(2) Sau khi công việc xác minh hoàn thành, thước đo công việc phải được treo thẳng đứng để cất giữ.Nếu đặt máy đo nằm ngang thì cần xem xét đến biến dạng trọng lượng bản thân và chọn vị trí đỡ hợp lý.
(3) Sự lựa chọn vị trí hỗ trợ.Máy đo là một thanh mảnh và giá trị thực của chiều dài (1435 ± 0,20) mm được sử dụng.Do đó, hỗ trợ điểm Bezier nên được sử dụng trong việc lựa chọn vị trí hỗ trợ, tức là, vị trí hỗ trợ a = 0,2203L.Trong công thức, a là vị trí hỗ trợ, mm;L là chiều dài của khổ, mm.
(4) Đối với máy hiệu chuẩn sử dụng thước hiển thị kỹ thuật số, khi tháo thước hiển thị kỹ thuật số để kiểm tra, không được tháo rời đồng hồ hiển thị kỹ thuật số và thước đo mà nên tháo rời toàn bộ để tránh mất đoạn giới hạn.Tóm lại, nhân viên đo lường cần thực hiện nghiêm túc các quy trình kiểm định trong quá trình kiểm định, tận tâm thực hiện các quy trình vận hành, chuẩn hóa việc điền vào hồ sơ kiểm định và xuất trình đúng chứng chỉ kiểm định để đảm bảo việc truyền tải giá trị một cách chính xác và đáng tin cậy. [2].
Phân tích và hiệu chỉnh trạng thái kỹ thuật của khổ đường
Hạn chế của đồng hồ đo truyền thống
Chỉ số chính xác của đồng hồ đo cơ truyền thống bị ảnh hưởng và hạn chế bởi cấu trúc của đồng hồ đo, điều kiện sử dụng, trình độ công nghệ đo của người sử dụng, trình độ chế tạo và các yếu tố khác, mặc dù hiệu suất đo ở nhiệt độ phòng có thể đáp ứng được. các tiêu chuẩn tương ứng và Các yêu cầu của quy chuẩn kỹ thuật đo lường, nhưng trong các điều kiện môi trường khác, không thể đảm bảo đầy đủ rằng các yêu cầu liên quan vẫn được đáp ứng.Hiện nay, thân thước bằng nhôm được sử dụng phổ biến (trọng lượng nhẹ, phù hợp cho một người cầm tay trong điều kiện hiện trường), do hệ số giãn nở tuyến tính của nó khá khác so với tà vẹt nên rõ ràng nó bị ảnh hưởng bởi nhiệt độ môi trường sử dụng. .Khi có sự chênh lệch nhiệt độ (20 ° C), lượng giãn nở và co lại của khổ đo lớn hơn lượng giãn nở và co lại của tà vẹt (lượng giãn nở và co lại của tà vẹt phù hợp với lượng giãn nở và co lại của tà vẹt. bộ bánh xe của đầu máy và phương tiện), sao cho giá trị chỉ thị của đồng hồ đo giống với giá trị đồng hồ đo thực tế ở nhiệt độ này.Không nhất quán, dẫn đến lỗi chỉ dẫn bổ sung.Ở những khu vực có môi trường hoạt động khắc nghiệt, sai số đo thực tế thậm chí lên tới 0,8-1mm.Hiệu ứng này dường như ít có ý nghĩa hơn đối với giá trị quản lý (+ 4-2mm) của bảo trì đường dây trong quá khứ, nhưng đối với giá trị quản lý đường dây hiện tại (+ 4-2mm) ± 2mm), đặc biệt là giá trị quản lý của đường ray không dằn (± 1mm), cần phải chú ý đầy đủ đến ảnh hưởng này và các biện pháp loại bỏ nó.Do giới hạn của phương pháp đo, điều kiện sử dụng, quy trình sản xuất, giá thành và các yếu tố khác, thiết bị đo siêu cao của đồng hồ đo chỉ có thể đáp ứng yêu cầu sai số cho phép là ± 1,3mm đối với giá trị chỉ thị siêu cao của các cơ khí khác nhau. đồng hồ đo tại hiện tại..Việc sử dụng và hoạt động không thường xuyên của đồng hồ đo (như định vị và đọc) cũng là nguyên nhân gây ra sai số đo lớn trong quá trình sử dụng.
Đặc điểm kỹ thuật chính của khổ đường mới
Sự ra đời của máy đo hiển thị kỹ thuật số đã mở ra một hướng mới để giải quyết các vấn đề trên, thể hiện chủ yếu ở các khía cạnh sau: Thứ nhất, mức và độ chính xác đo siêu cao được cải thiện đáng kể để đáp ứng các yêu cầu đo siêu cao của đường tăng tốc độ;Tự động loại bỏ sai số bổ sung của nhiệt độ môi trường trên phép đo đồng hồ đo và cải thiện độ chính xác của phép đo đồng hồ đo;thứ ba, nó có thể thực hiện việc thay thế phần cứng hoặc bảo trì đầu dò đồng hồ đo trong điều kiện hao mòn bình thường và cải thiện hiệu quả sử dụng và tuổi thọ của đồng hồ đo.
máy đo kỹ thuật số
Giới thiệu
Đồng hồ đo kỹ thuật số hiển thị kết quả đo dưới dạng kỹ thuật số, loại bỏ hoàn toàn cả sai số trực quan và số đọc ước tính giữa các dòng.
Do lựa chọn thủ công các điểm đo thay vì đo liên tục, nên tránh được sự không tin cậy của kết quả đo do các yếu tố bên ngoài gây ra như chớp cháy đường ray, ô nhiễm dầu, rỉ sét và các mối hàn đường ray không đều.
Sản phẩm này được chia thành loại 600, loại 900, loại 1435.
Phạm vi nhiệt độ
-30 ° C đến + 60 ° C.
Khi sử dụng chỉ cần nhấn nút công tắc nguồn, máy sẽ hiển thị kết quả đo ngay lập tức mà không cần tập luyện.
Ống kỹ thuật số phát sáng màu đỏ hiển thị kết quả đo, đọc thuận tiện, số liệu rõ ràng, trực quan
Người vận hành có thể nhìn thấy rõ ràng tất cả dữ liệu đo từ cửa sổ hiển thị mà không cần cúi xuống, điều này đặc biệt nổi bật khi thiết bị được sử dụng trong môi trường thiếu ánh sáng, vào ban đêm, trong các tình huống khẩn cấp và trong đường hầm.
hiệu quả công việc
Đồng hồ đo kỹ thuật số tự động hoàn thành việc đo tất cả dữ liệu, loại bỏ hoàn toàn việc phải cúi xuống để điều chỉnh bánh xe độ, căn chỉnh vị trí 0 của bong bóng mức, nhìn vào thang đo cực cao và sau đó sửa đường từ kính lúp kính khi sử dụng đồng hồ đo cơ khí.Quy trình vận hành tẻ nhạt khi nhìn thang đo từ trên xuống làm giảm cường độ lao động của người vận hành, rút ngắn thời gian đo và nâng cao hiệu quả hoạt động.Phép đo đường thẳng làm tăng hiệu suất lên 40%, phép đo đường cong tăng hiệu suất lên 60% và phép đo đường cong trong đường hầm làm tăng hiệu quả hơn gấp đôi.
Tiêu chuẩn quốc gia quy định rằng thước là một thiết bị kiểm tra mạnh mẽ, và thời hạn kiểm tra là ba tháng.Có 11 mục kiểm tra cho một chiếc thước kẻ.Trong số 11 công việc này, công việc tốn nhiều thời gian và công sức nhất chủ yếu tập trung vào cơ cấu đánh dấu cơ khí.Sửa chữa và thay thế, bao gồm việc thay thế độ mòn của đầu dò vượt quá tiêu chuẩn, đánh dấu của thang đo, vạch của bánh xe cân, xử lý kính lúp bị mờ, sửa chữa chuyển động cơ học của bánh xe cân không linh hoạt, và điều chỉnh độ đúng của vị trí 0 của bong bóng mức, v.v.Do các công trình này bị mài mòn và biến dạng cơ học nên việc bảo dưỡng và kiểm định rất khó khăn.Thước đo kỹ thuật số loại bỏ hoàn toàn cơ chế đo khắc cơ học, do đó công việc bảo trì và kiểm định được giảm thiểu đáng kể, và 11 công việc kiểm tra giảm xuống còn 7. Hiện tại, chỉ mất 5 phút để hiệu chỉnh thước đo kỹ thuật số, và hiệu quả công việc được cải thiện gần 40%.lần.
Bởi vì thước đo khắc kỹ thuật số hoàn toàn hủy bỏ cơ chế đo khắc cơ.Do đó, chi phí thay thế các bộ phận của cơ cấu đo đường kẻ ô cơ học được loại bỏ hoàn toàn.
