Thông tin chi tiết sản phẩm:
|
| Sản phẩm: | Tấm cá đường sắt để buộc đường sắt thép | Tiêu chuẩn: | Uic, Arema, ASTM, BS, Tb |
|---|---|---|---|
| Đặc điểm kỹ thuật (Kgs / M):: | 8kg, 9kg, 12kg, 15kg, 18kg, 22kg, 24kg, 30kg, 38kg | Hố: | 4, 6 lỗ |
| Cách sử dụng: | Phụ kiện đường ray cần trục - Tấm cá cho đường sắt P / đường sắt QU | Mục: | Đường sắt thép carbon |
| Điểm nổi bật: | Đĩa cá đường sắt 30kg,Đĩa cá đường sắt 24kg,Đĩa cá đường sắt 38kg |
||

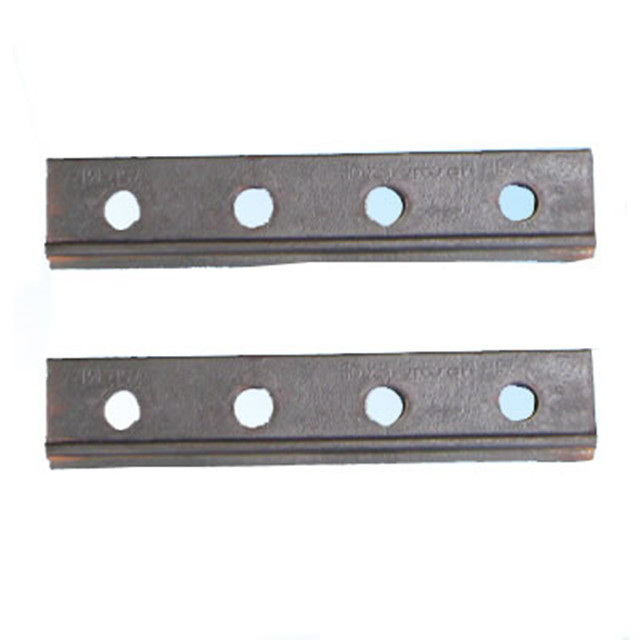

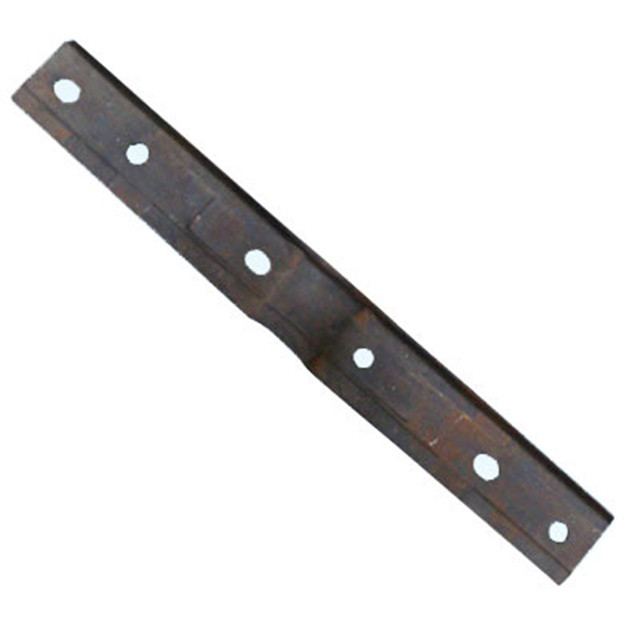

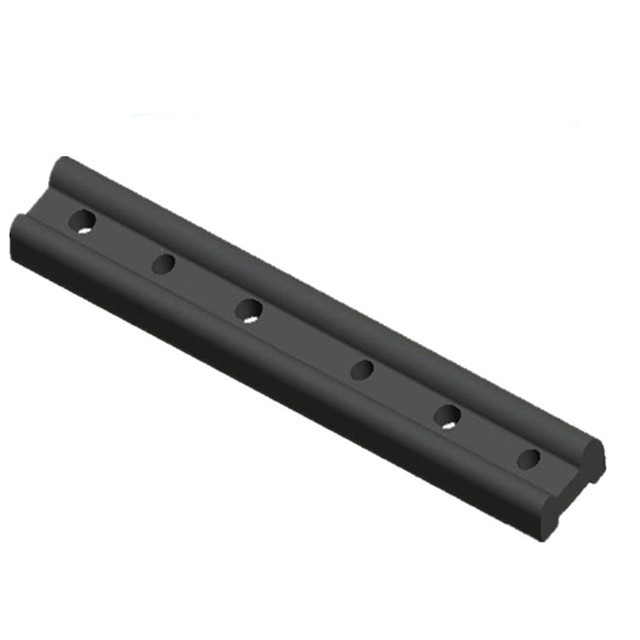

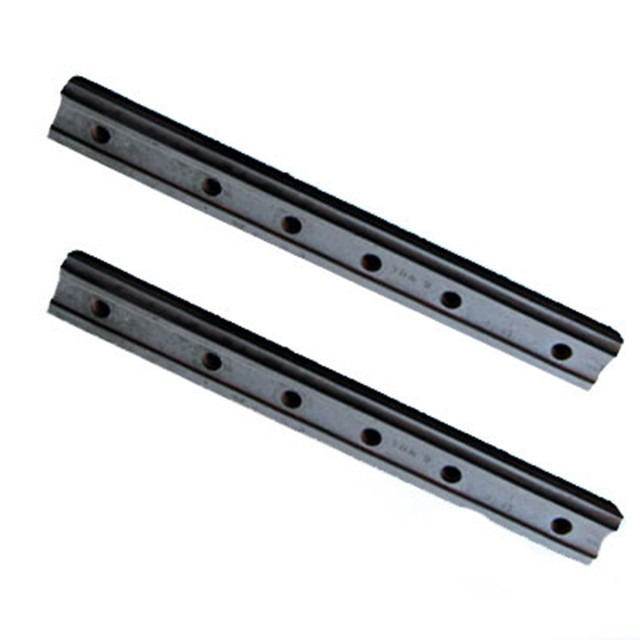

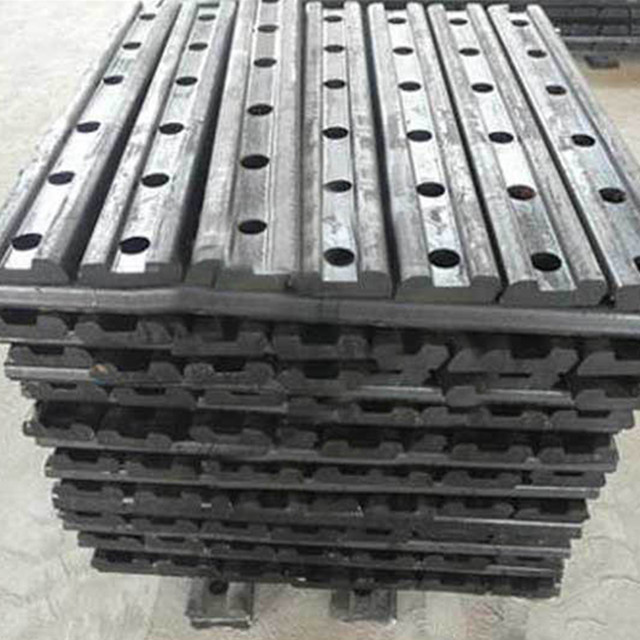

Đúc tấm cá đường sắt cán 38kg 30kg 24kg Đặc điểm kỹ thuật
Giới thiệu
Đĩa cá là một dây buộc kết nối được sử dụng để kết nối giữa đường ray và đường ray.
Chất lượng bề ngoài tấm cá: zmwm02
(1) Đường ray sau khi lăn phải thẳng và không bị uốn và xoắn đáng kể.Đối với độ uốn và xoắn cục bộ của các thanh ray nhẹ và nặng và số lượng hiệu chỉnh của chúng, độ nghiêng của các mặt cuối của thanh ray không được vượt quá tiêu chuẩn.
(2) Bề mặt đường ray phải sạch và nhẵn, không có khuyết tật như vết nứt, đóng vảy hoặc trầy xước;các mặt cuối không được có vết co ngót và các lớp xen kẽ.Mức độ khuyết tật và số lượng hình học cho phép đối với bề mặt tổng thể của đường ray nhẹ và nặng không được vượt quá tiêu chuẩn.
Vật liệu tấm lưới cá: thép rèn
Đặc điểm kỹ thuật: Những tấm cá này có thể áp dụng cho Đường sắt hạng nhẹ, Đường sắt hạng nặng và Đường sắt cầu trục.Cũng có thể sản xuất tích lũy cho khách hàng vẽ.
Đĩa cá tiêu chuẩn Anh |
||
Loại hình |
Tiêu chuẩn |
Vật chất |
BS75R |
BS47-1 | EUROPEN LỚP 700 |
BS80A |
||
BS90A |
||
BS100A |
||
BS113A |
||
Đĩa cá tiêu chuẩn GB / TB |
||
Loại hình |
Tiêu chuẩn |
Vật chất |
43kg |
TB / T 2345-2008 | B7 |
50kg |
||
60kg |
||
75kg |
||
Đĩa cá tiêu chuẩn Anh |
||
Loại hình |
Tiêu chuẩn |
Vật chất |
BS75R |
BS47-1 | EUROPEN LỚP 700 |
BS80A |
||
BS90A |
||
BS100A |
||
BS113A |
||
Cá đĩa tiêu chuẩn JIS |
||
Loại hình |
Tiêu chuẩn |
Vật chất |
37A |
JIS E 1102-2001 | SS 490 S20C |
50N |
||
CR73 |
||
CR100 |
||
BS113A |
||
Đĩa cá tiêu chuẩn của AREMA 2007 |
||
Loại hình |
Tiêu chuẩn |
Vật chất |
T- Đường sắt |
AREMA 2007 | LỚP AREMA / LỚP THÉP55 # |
100lb.ASCE |
||
115RE |
||
132RE |
||
136RE |
||
Crane Rail Standard Fish Plate |
||
Loại hình |
Tiêu chuẩn |
Vật chất |
104lb.CR |
TB / T 2345-2008 | B7 |
105lb.CR |
||
135lb.CR |
||
171lb.CR |
||
1751b.CR |
||
Chiều dài tiêu chuẩn: lỗ khoan hoặc đục lỗ 914,4mm, bốn lỗ hoặc sáu lỗ. |
||
Phụ kiện đường ray cần trục - Tấm cá cho đường sắt P / đường sắt QUrèn và đúc định nghĩa tấm cá cuộn và sử dụng thanh nối đường sắt
Đường ray cầu trục được thiết kế để mang tải nặng và được sử dụng trong nhiều ứng dụng khác nhau.Có bảy mẫu đường ray cầu trục thông thường được gọi là P18, P24, P38, P43, QU70, QU80, QU100 ở Trung Quốc.Trọng lượng đường sắt dao động từ 18kg đến 88kg mỗi mét.Bạn có thể tìm thấy bảng chuyển đổi trọng lượng và đo lường cho chúng tôi nếu bạn cần.
Mỗi ứng dụng đường sắt là khác nhau và phải được thiết kế để tối đa hóa hiệu quả và tuổi thọ, do đó việc lựa chọn đường ray chính xác là rất quan trọng để đạt được mục tiêu này.
| Loại hình | C | B | Một | D | Trọng lượng (kg / m) | Tiêu chuẩn |
| P18 | 40 | 80 | 90 | 10 | 18.06 | YB222-63 |
| P24 | 51 | 92 | 107 | 10,9 | 24.46 | YB222-63 |
| P22 | 50,8 | 93,66 | 93,66 | 10,72 | 22.3 | GB11264-89 |
| P30 | 60,33 | 107,95 | 107,95 | 12.3 | 30.1 | GB11264-89 |
| P38 | 68 | 114 | 134 | 13 | 38,72 | GB183-63 |
| P43 | 70 | 114 | 140 | 14,5 | 44,65 | GB183-63 |
| P50 | 70 | 132 | 152 | 15,5 | 51,51 | 183-63 GB |
| QU70 | 70 | 120 | 120 | 28 | 52,8 | GB3426-82 |
| QU80 | 80 | 130 | 130 | 32 | 63,69 | GB3426-82 |
| QU100 | 100 | 150 | 150 | 38 | 88,96 | GB3426-82 |
| QU120 | 120 | 170 | 170 | 44 | 118,1 | GB3426-82 |
| Người mẫu | S (mm) |
S1 (mm) |
S2 (mm) |
S3 (mm) |
S4 (mm) |
S5 (mm) |
Kích thước đường sắt |
| FP-24 | 400 | 29 | 98 | 137 | 98 | - | P18 / P22 / P24 |
| FP-30 | 490 | 36 | 128 | 127 | 128 | - | P30 |
| FP-38 | 790 | 65 | 160 | 110 | 120 | - | P38 / P43 |
| FP-80 | 500 | 52,5 | 121 | 138,5 | 120 | 43 | QU70 / QU80 |
Kingrail cung cấp các sản phẩm đường sắt khác nhau:
phụ tùng xe lửa: bánh xe, trục, ổ trục, trục, phụ tùng bogie, sản phẩm rèn và đúc
Vật liệu đường ray: tấm lưới, thanh thép và phụ kiện, tấm buộc, kẹp, bu lông và đai ốc, v.v.
Cả hai đơn đặt hàng nhỏ và lớn đều được chào đón!
